Фильтросабционный агрегат ФПЛ-400

Общие сведения

Фильтры для очистки воздуха при пайке и лужении ФПЛ предназначены для очистки воздуха от аэрозолей свинца, олова, цинка, мышьяка, сурьмы и т.п. Фильтры могут использоваться для улавливания высокодисперсных частиц, в том числе и возгонного происхождения, газообразных примесей гидрозина, формальдегида, кислот и других вредных веществ.

Условия эксплуатации:

Климатическое исполнение и категория размещения УХЛ 4 по ГОСТ 15150-69.
Рабочая среда - не агрессивная и не взрывоопасная.

Влагосодержание очищаемого газа исключает появление "точки росы" внутри фильтра.
Фильтр ФПЛ-400 соответствует требованиям конструкторской документации ГК 50-00-000 СБ.

Технические данные

Конструкция и принцип действия

Внешний вид фильтра ФПЛ-400 показан на рисунке

Фильтр состоит из трех блоков прямоугольной формы: блока приемника очищаемого воздуха, блока фильтра и блока вентилятора. На выходе очищенного воздуха установлена кассета химической очистки воздуха. Принцип действия фильтра состоит в следующем: воздух засасывается вентилятором от источника выделения пыли в блок приемника через одно или два входных патрубка, перекрываемые заслонками, далее в блок фильтров, где проходит через тканевый фильтр грубой очистки и фильтр тонкой очистки воздуха на основе ультратонкого стекловолокна. Очищенный воздух возвращается в рабочую зону через фильтр химической очистки газа, в котором происходит очистка от газообразных компонентов. Все фильтры агрегата работают в режиме накопления, что определяет их периодическую замену и утилизацию. В фильтре грубой очистки подлежит замене тканевый фильтрующий материал (каждые 2 - 3 месяца при односменном режиме работы), фильтр тонкой очистки подлежит замене и утилизации после накопления в нем ~ 2 кг пыли (допускается частичная регенерация фильтра обратной продувкой сжатым воздухом). В фильтре химической очистки подлежит замене наполнитель (раз в 2 года). Для управления агрегатом в блоке вентилятора имеется автоматический выключатель и регулятор расхода воздуха.


ФПЛ-400 может быть укомплектован полноповоротными воздуховытяжными устройствами (ПВУ) или гибкими воздуховодами D75 мм или 100 мм с воздухозаборниками.

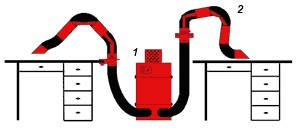

Схема размещения фильтра типа ФПЛ-400 на рабочем месте: 1 - фильтр, 2 - полноповоротное воздуховытяжное устройство

Технические данные ПВУ Наименование параметра Модель ПВУ-0.9 ПВУ-1.5 Радиус обслуживания, м 0.9 1.5 Номинальная производительность, м3/ч 200 400 200 400 Диаметр воздуховода, мм 75 100 75 100 Масса, кг 2,0 2,0

Комплектность поставки

В комплект поставки фильтра ФПЛ-400 входят: фильтр в сборе, паспорт с техническим описанием и инструкцией по эксплуатации, поворотно-вытяжное устройство (комплектуется по согласованию с Заказчиком), гибкий пластиковый воздуховод с воздухозаборником (комплектуется по согласованию с Заказчиком).

Формулирование заказа

В заказе необходимо указать: наименование и тип фильтра, комплектность.
Пример: "Фильтр для пайки и лужения ФПЛ-400"
