Контакторные ионообменные фильтры ФК

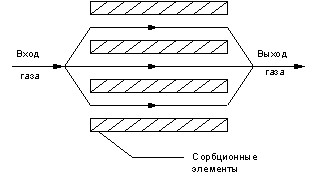

Отличие контактного фильтра (ФК) от рамного (РИФ) заключается в том, что поглощение токсичных компонентов происходит в результате движения газа в плос-копараллельных каналах, образованных сепарационными элементами, и диффузии поглощаемых компонентов к активной поверхности элемента.
Технические характеристики
| |
ФК-0,5 |
ФК-5 |
ФК-10 |
ФК-20 |
| Производительность, м3/час |
500 |
5 000 |
10 000 |
20 000 |
Аэродинамическое сопротивление,
не более, Па: |
50 |
80 |
100 |
100 |
| Габаритные размеры, мм, не более |
|
|
|
|
| длина |
1400 |
1400 |
1400 |
1400 |
| ширина |
500 |
1175 |
1485 |
2200 |
| высота |
950 |
1800 |
1800 |
1800 |
| Объем бака для регенерационного раствора, м3, не менее |
0,1 |
0,4 |
0,6 |
2 |
| Поверхность контакта, м2, не менее |
40 |
80 |
150 |
300 |
| Линейная скорость фильтрации, м/сек |
2 |
2 |
2 |
2 |
Масса сухого фильтра в сборе,
не более, кг |
100 |
470 |
600 |
850 |
| Массовая концентрация улавливаемых веществ, мг/м3, в пределах |
20 – 500 |
20 – 500 |
20 – 500 |
20 – 500 |
| Температура очищаемого газа, оС |
+1…+50 |
+1…+50 |
+1…+50 |
+1…+50 |
| Влажность очищаемого воздуха, % |
40 – 100 |
40 – 100 |
40 – 100 |
40 – 100 |
Концентрация водонерастворимой пыли в очищаемом воздухе,
мг/м3, не более |
5 |
5 |
5 |
5 |

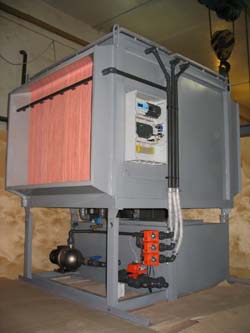

Фильтры контакторные (ФК)
Фильтры контакторные (ФК) |
Фильтры контакторные (ФК) предназначены для очистки воздуха от аммиака, сернистого газа, хлористого водорода, фтористого водорода и других газов и паров.
Фильтры ФК характеризуются:
- высокой эффективностью очистки (90-98%);
- полной автоматизацией процесса очистки;
- минимальным уровнем энергозатрат (в 20 раз ниже чем при очистке скрубберами);
- надежностью в эксплуатации и простотой в обслуживании;
- эффективность очистки практически не зависит от колебаний концентрации загрязняющего компонента и скорости воздушного потока;
- возможностью очистки нагретого воздуха (до 600С);
- малой чувствительностью к запыленности воздуха;
- низким аэродинамическим сопротивлением (50 – 100 Па);
- возможностью очистки воздуха с низким и высоким влагосодержанием 10-100 отн.%).
Очистка воздуха осуществляется за счет диффузионного перемещения молекул загрязняющих газов и паров к поверхности пластин блока контактора и их последующего химического связывания функциональными группами ионообменного фильтроматериала МИОН®.
Технические характеристики фильтров ФК.
|
|
ФК-5
|
ФК-10
|
ФК-20
|
ФК-30
|
|
Производительность, м3/час
|
5 000
|
10 000
|
20 000
|
30 000
|
|
Поверхность контакта, м2
|
88
|
176
|
350
|
460
|
|
Аэродинамическое сопротивление, не более, Па:
|
100
|
100
|
100
|
100
|
|
Период между регенерациями, мин
|
20
|
20
|
20
|
20
|
|
Продолжительность регенерации , мин
|
1
|
1
|
1
|
1
|
|
Линейная скорость фильтрации, м/сек
|
3
|
3
|
3
|
3
|
|

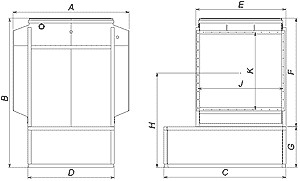

А, мм
|
1266
|
1266
|
1270
|
1510
|
|
В, мм
|
1858
|
1880
|
1942
|
2130
|
|
С, мм
|
1000
|
1500
|
2500
|
3080
|
|
D, мм
|
1025
|
1020
|
1025
|
1510
|
|
E, мм
|
730
|
1230
|
2250
|
3080
|
|
F, мм
|
1338
|
1370
|
1417
|
1460
|
|
G, мм
|
648
|
640
|
653
|
667
|
|
H, мм
|
1266
|
1233
|
1300
|
1382
|
|
JxK, мм
|
550х940
|
1050x940
|
2050 х940
|
3000х885
|
|
Масса сухого фильтра в сборе, не более, кг
|
470
|
600
|
850
|
1300
|
|
Объем бака, м3
|
0,2
|
0,5
|
0,84
|
2,3
|
|
|
