Резиновые компенсаторы КР

Цель применения

Компенсатор резиновый (фланцевый или муфтовый) изготавливается из резины специальной композиции, различающейся в зависимости от транспортируемой среды. Ряд достоинств, которыми обладает компенсатор резиновый фланцевый, позволяет применять его в различных условиях. Упругий элемент резинового фланцевого компенсатора, изготовленный из эластомеров, не становится хрупким, не подвержен усталости. Основное свойство компенсатора резинового: снятие вибрационных нагрузок с оборудования. К тому же подвижный и эластичный сильфон резинового компенсатора позволяет компенсировать температурные перемещения трубопроводов и оборудования.

Область применения резиновых компенсаторов обширна и включает в себя следующие отрасли:

  • Цементная промышленность
  • Химическая промышленность
  • Производство стекла
  • Гальванические установки
  • Линии промышленной окраски
  • Целлюлозно-бумажная промышленность
  • Энергетика (ТЭЦ/ТЭС)
  • Нефтехимия и газоочистка
  • Судостроение
  • Отопительное и холодильное оборудование
  • Деревообрабатывающая промышленность

Преимущества использования:

  • Оптимальное решение при нехватке места.
  • Сокращение уровня вибраций и шума в трубопроводных системах.
  • Компенсирует осевые, сдвиговые и угловые смещения.
  • Стойкость по отношению к температуре, коррозии и химикатам.
  • Уменьшает силу ударной волны.
  • Оптимальное соотношение гибкости и прочности к давлению.
  • При установке не требует применения специального установочного оборудования
  • Не требуют ухода.
  • Прочность, стабильность, долгий срок эксплуатации.

Основные типы резиновых компенсаторов:

Тип: Компенсатор резиновый фланцевый КР-NBR
Рабочая среда: масло, бензин, агрессивные среды, питьевая вода;
Давление рабочей среды: PN от 6 до 25 кг/см;
Материал фланцев: углеродистая сталь/Ст.10, нержавеющая сталь 08Х18Н10, 12Х18Н10Т, чугун/GGG 42;
Материал гофры: NBR
Температура рабочей среды: от – 10 C до +100 С.

Тип: Компенсатор резиновый фланцевый КР- EPDM
Рабочая среда: техническая вода, воздух;
Давление рабочей среды: PN от 6 до 25 кг/см;
Материал гофры: каучук EPDM;
Материал фланцев: углеродистая сталь/Ст.10, нержавеющая сталь 08Х18Н10, 12Х18Н10Т, чугун/GGG 42;
Температура рабочей среды: – 30 C до +100 С.

Тип: Компенсатор резиновый муфтовый КР-МУФ
Рабочая среда: техническая вода, питьевая вода, агрессивные среды;
Давление рабочей среды: PN от 6 до 25 кг/см;
Материал резьбового присоединения: углеродистая сталь/Ст.10, нержавеющая сталь 08Х18Н10, 12Х18Н10Т, чугун/GGG 42;
Материал резиновый вставки: EPDM, NBR,Viton;
Температура рабочей среды: от -25 С до + 180 С.

Материалы применяемые при производстве резиновых компенсаторов выбираются
исходя из следующих факторов: химической агрессивности транспортируемой среды, температуры, давления и исходя из гигиенических требований (пищевая резина).

Возможны комбинации различных резин для внутренних и внешних слоев компенсаторов.

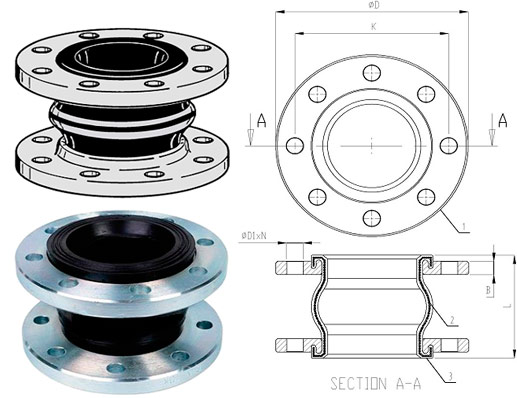

Резиновые компенсаторы фланцевые (КР) Ру 16

КР  Ру 16

Наименование КР
Материал фланцев углеродистая сталь/Ст.10, нержавеющая сталь 08Х18Н10, 12Х18Н10Т, чугун/GGG 42
Материал вставки Каучук EPDM (NBR, NR, CIIR (Butyl)
Температура рабочей среды От - 40 до +180 гр. С
Рабочая среда вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и др. среды



Компенсирующая способность
осевое растяжение 15 мм
осевое сжатие 20 мм
сдвиг 15 мм
поворот 10 º



DN, мм PN, Бар D,мм D1,мм К В N, шт длина, L мм
32 16 140 18 100 16 4 100
40 16 150 18 110 16 4 100
50 16 165 18 125 18 4 100
65 16 185 18 145 20 4 100
80 16 200 18 160 22 8 100
100 16 220 18 180 22 8 100
125 16 250 18 210 24 8 130
150 16 285 22 240 24 8 130
200 16 340 22 295 26 12 130
250 16 425 26 355 26 12 130
300 16 460 26 410 28 12 210
350 16 555 26 470 30 16 230
400 16 620 30 525 32 16 240
500 16 715 33 650 34 20 270
600 16 840 36 770 36 20 300
700 16 910 36 840 36 24 220
800 16 1025 39 950 38 24 250
900 16 1125 39 1050 40 28 300
1000 16 1255 42 1170 42 28 250



Резиновые компенсаторы фланцевые (КР) Ру 25

КР  Ру 25

Наименование КР
Материал фланцев углеродистая сталь/Ст.10, нержавеющая сталь 08Х18Н10, 12Х18Н10Т, чугун/GGG 42
Материал вставки Каучук EPDM (NBR, NR, CIIR (Butyl)
Температура рабочей среды От - 40 до +180 гр. С
Рабочая среда вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и др. среды



Компенсирующая способность
осевое растяжение 15 мм
осевое сжатие 20 мм
сдвиг 15 мм
поворот 10 º



DN, мм PN, Бар D,мм D1,мм К В N, шт длина, L мм
32   25 140 18 100 16 4 110
40   25 150 18 110 16 4 110
50   25 165 18 125 18 4 110
65   25 185 18 145 18 8 110
80   25 200 18 160 20 8 110
100   25 235 22 190 20 8 110
125   25 270 26 220 22 8 130
150   25 300 26 250 22 8 130
200   25 360 26 310 24 12 130
250   25 425 30 370 32 12 130
300   25 485 30 430 38 16 210
350   25 555 33 490 40 16 230
400   25 620 36 550 32 16 240
500   25 730 36 660 34 20 290
600   25 845 39 770 36 20 320
700   25 960 42 875 36 24 320
800   25 1085 48 990   24
900   25 1185 48 1090   28
1000   25 1320 56 1210   28
