- ASME (American Society of Mechanical Engineers)
- DIN (Deutsches Institut für Normung)
- EN (European Standart)
- JIS (Japanese Industrial Standart)
Стандарт «Стальные трубопроводные фланцы и фланцевые фитинги» был опубликован 16 июня 1977 г. как ANSI В16.5-1977 (American National Standards Institute – Американский национальный институт стандартов).
В 1982 г. Американский национальный комитет стандартов В16 был реорганизован в Комитет ASME (The American Socienty of mechanical Engineers), работающий в рамках процедур, аккредитованных ANSI.
После одобрения Комитетом стандартом и ASME, ANSI 7 апреля 1988 г. одобрил новую редакцию как Американский национальный стандарт с обозначением ASME/ANSI В16.5-1988 и 3 октября 1996 г. это издание было утверждено ANSI как ASME В16.5-1988.
Фланцы с шейкой для приварки Welding Neck (WN)
Привариваются встык к концу трубы и обычно используются при жестких условиях эксплуатации и необходимости высокого качества производства. Так как внутренний диаметр фланца должен соответствовать внутреннему диаметру трубы, при формировании заказа необходимо указывать диаметр отверстия фланца
Фланец этого типа надевается на конец трубы и обычно устанавливается таким образом, чтобы поверхность фланца находилась на 0,375 дюйма (9,5 мм) дальше конца трубы. Это позволяет осуществлять двухстороннюю сварку фланца – один шов для прочности варится для присоединения стыковочной втулки фланца к трубе, а уплотняющий сварной шов варится внутри фланца на конце трубы. Если условия эксплуатации позволяют, то уплотняющий сварной шов не делается. Сквозные фланцы наиболее часто используются при более низких давлениях – класс 150 (PN 20) или класс 300 (PN 50) используемых пределов расчетного давления.
Многие проектировщики труб предпочитают не использовать сквозные фланцы для более высокого давления в связи с тем, что:
а) Соединение между фланцем и трубой не настолько крепкое, как при использовании фланцев с шейкой для приварки;
б) Такое соединение фланца с трубой в большей мере подвержено коррозии.
Применяются в системах труб, использующих соединение обрезанных концов труб внахлестку. Они могут использоваться при любых показателях давления и производятся для всех номинальных диаметров. Фланцы данного типа надеваются на трубу, но не провариваются и не крепятся к ней каким-либо иным образом; соединительное давление передается уплотнению через давление фланца на заднюю часть трубного соединения внахлестку.
- Свободное вращение вокруг трубы облегчает выравнивание отверстий для болтов противоположного фланца;
- отсутствие контакта с жидкостью в трубе часто позволяет использовать фланцы из недорогой углеродистой стали в комплекте с коррозионностойкими трубами;
- В системах, которые быстро изнашиваются или подвергаются коррозии, фланцы могут быть восстановлены для повторного использования.
Обладают выемкой в задней части фланца для соединения с концом трубы, который прикрепляется при помощи сварочного шва вокруг втулки фланца. Поскольку привариваемые соединения менее крепкие, чем соединения при сварке встык, использование данного типа фланцев практически полностью ограничено NPS (номинальным размером трубы), небольшими номинальными диаметрами и низкими значениями номинального давления.
Главное преимущество данного типа – легкость подготовки и установки.
Фланцевые заглушки Blind flanges (B)
Изготавливаются для всех номинальных давлений и номинальных диаметров, представляют собой сплошные штамповки, используемые для перекрытия концов трубной системы и организации легкого доступа до внутренней части трубопровода.

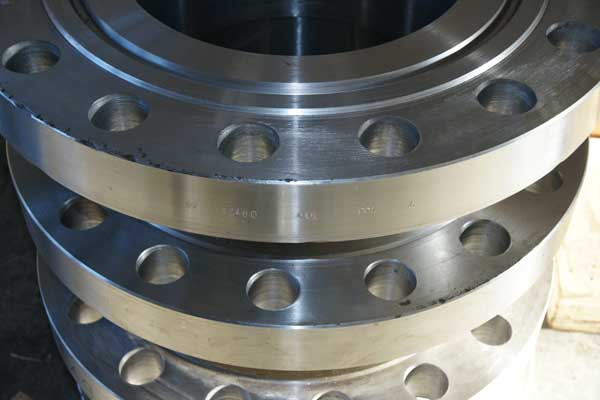

Фланцы по импортным стандартам
