Основные применения
Спектр применений напрямую зависит от материалов, свойств и температуры жидкости.
Наиболее частые применения:
- Системы пара и горячей воды
- Системы дымовых газов
- Химия и нефтехимия
- Вакуумные системы
- Тяжелая промышленность
Техническое описание

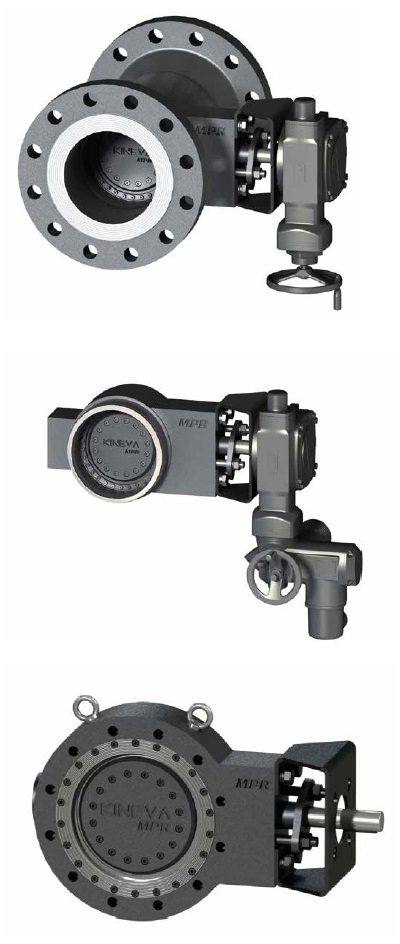

Четырехэксцентриковый поворотный затвор имеет пластинчатый или фланцевый корпус, с двойными фланцами или с концами под приварку для присоединения к фланцам / трубам смежным компонентом трубопровода.
Затвор разрабатывается и производится как оборудование под давлением, в соответствии с требованиями Директивы об оборудовании, работающем под давление 97/23/EC, модуль B+D. Затвор предполагается использовать для закрытия или регулирования, разработка согласно EN 593.
Затворы разработаны для двунаправленной затяжки с избирательным потоком жидкости для:
- закрытого режима работы, давление жидкости со стороны вала
- регулирующего режима работы, противоположное закрытому режиму направление
Вал изготовлен в анти-продувочном исполнении, в соответствии с EN 736-3.
Четырехэксентриковая конструкция устраняет любые трения поверхности посадки во время работы, результатом чего является длительный срок службы клапана и осуществление плотного замыкания.
Съемное дисковое уплотнение. Седло в корпусе снимается только по специальному запросу.
Расположение затвора в конце трубопровода и демонтаж трубопроводной системы за затвором обеспечиваются тем, что:
- Клапан разрабатывается для использования в режиме закрытия.
- По специальному запросу доступны испытания P20
Стандартное термопокрытие черного цвета на основе силикона, минимальная толщина 50 микрон. Стойкость до 400°C.
Эксплуатация
Затвор разработан для эксплуатации с приложением к EN ISO 5211: ручной коробкой передач, электрическим силовым приводом, пневматическим силовым приводом и т.д. Все предоставляется по запросу от заказчика.
Материалы затвора
Выбор материалов зависит от применения затвора, наиболее часто используемые отображены в таблице "Материалы, используемые для основных частей затвора" Другие материалы по запросу.
Испытания под давлением
Все испытания под давлением проводятся в соответствии с EN 12266-1 и EN12266-2.
EN12266-1 включают испытания P10, P11 и P12.
EN12266-2 включают испытания F20, P20 (по запросу).
Другие испытания под давлением по запросу.
Соединения
Размеры затворов от DN65 до DN2500.
Соединительные размеры фланцев согласно требованиям:
- EN 1092-1 … PN2,5 до 160
- EN1759-1 … Класс 150 до 900
- EN12627 … Концы под приварку, PS до 100бар
- Другие по запросу
Строительная длина:
В соответствии с EN558, DIN, ASME/ANSI, BS или другая по запросу.
Рабочие параметры
Температура жидкости:
TS -200°C до 830°C, в сооветствии с используемым материалом
Номинальное давление: PN2,5 до PN160.
Рабочее давление: PS -1 до 155бар.
Дифференциальное давление при закрытии: ∆p=PS, если не указано иное
Скорость потока
В соответствии с EN593, таблица 1.
Вакуум:
Стандартное расчетное давление 0,2 абс. бар, другое по запросу
Скорость утечки седла:
"Металл к металлу" согласно EN12266-1, скорость утечки A для жидкостей, для газов по запросу.
"Металл к PTFE" согласно EN12266-1, скорость утечки A для жидкостей и газов.
"Металл к металлу" согласно EN1349, скорость утечки V для газов, скорость VI по запросу.
Конструкция
Комплект запасных частей содержит детали и компоненты №: 5, 7, 9, 19;
детали № 2 и 4 для затвора со съемным седлом на корпусе.
Уплотнение стержня MPR
Сальниковая коробка в течение долгого периода
времени не требует технического обслуживания.
Уплотнение TA-LUFT
Требуется для предохранительных затворов,
где обеспечивается защита уплотнения стержня,
чтобы гарантировать плотность
менее 1 ppm.
Схема работы давления/температуры
для углеродистой стали
Система обозначений затворов
