Принцип работы и конструкция перистальтических насосов ELRO

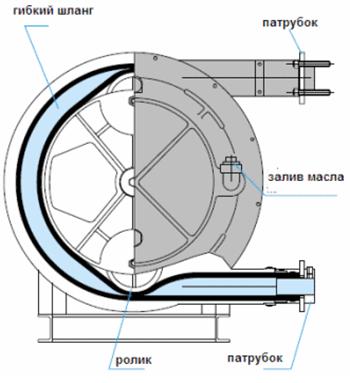

Перистальтический насос ELRO представляет собой достаточно простой по конструкции и обслуживанию агрегат, основным рабочим элементом которого является гибкий шланг, по которому перекатываются два ролика , совершая вращательные движения вокруг своей оси.
Эти два ролика, у насосов IP, XP, пережимают гибкий шланг.
В результате чего внутри шланга создается разрежение, обеспечивающее в дальнейшем самовсасывающие способности насоса.
Тип шланга в насосе подбирается, в зависимости от вида перекачиваемой жидкости и условий эксплуатации насоса, нашими специалистами.
Камера внутри насоса заполнена маслом для предотвращения нагрева и снижения износа шланга.
|
А – ролик ротора насоса, скользящий по поверхности шланга внутри корпуса передавливает шланг, создавая герметичное разделение внутри насоса между входом и выходом жидкости. Распрямляясь, эластичный шланг изменяет объем рабочей камеры насоса. Жидкость всасывается внутрь шланга
|
|
|
В – второй ролик пережимает шланг, создавая замкнутый объем жидкости внутри насоса, жидкость перемещается к выходу насоса, в полость насоса втягивается новая порция жидкости
|
|
|
C – перистальтический насос полностью заполнен, выход жидкости из насоса открыт, перекрытый объем жидкости выдавливается из насоса
|
|
|
D – благодаря эластичности шланга происходит постоянное изменение объема рабочей камеры насоса. Цикл работы повторяется.
|
Внимание: при работе перистальтического насоса важно чтобы выход жидкости из насоса не был перекрыт. Затор на выходе может привести к повреждению шланга.
При проектировании трубопровода и установке насоса необходимо помнить, что работающий насос создает гидравлические удары в напорном трубопроводе. Рекомендуется использовать перистальтический насос на свободный выход или использовать демпфер пульсаций для сглаживания ударов.
Технические характеристики
Производительность (м3/ч): до 48
Напор (бар): до 13
Вязкость перекачиваемой жидкости (cPs): до 60 000
Уровень PH: от 4 до 14
Температура перекачиваемой жидкости (oC): -30…+80 С
Диаметр соединений: от 1'' до 4''
Основные преимущества конструкции перистальтических насосов в общих чертах:
- - неограниченная работа в режиме сухого хода
- - реверсивность
- - бесшумная работа отсутствие сальников, уплотнений
- - отсутствует явление кавитации
- - бережная перекачка без нарушения структуры жидкости и вспенивания
- - неприхотливость в эксплуатации,
- - долгий срок службы
- - высокая самовсасывающая способность (до 9,5 м всухую)
