Тройники и ответвления

Тройники и ответвления принадлежат к соединительной системе резиновых труб и производятся в различных диаметрах. Для внутреннего диаметра отвода есть формула NW2 ≤ NW1 Внутренний диаметр отвода ≤ чем главный стержень. Стандартные тройники оснащены фланцами типа ФЛ и предназначены для 10 бар рабочего давления.

Отвод тройника можно применять также на длинных трубах, что сокращает колличество соединительных элементов.

Для измерения давления в трубопроводе предусмортрены отводы диаметром 25-50 мм с фланцами.

Отвод тройника можно использовать как для инспекции так и для чистки трубопровода.На отвод тройника ставится фланцевая заглушка.

Уникальность технических возможностей фирмы иммуГ в возможности выбора колличества отводов на тройнике и разновидности их диаметра. Также имеется большая разновидность уголов наклона отводов.

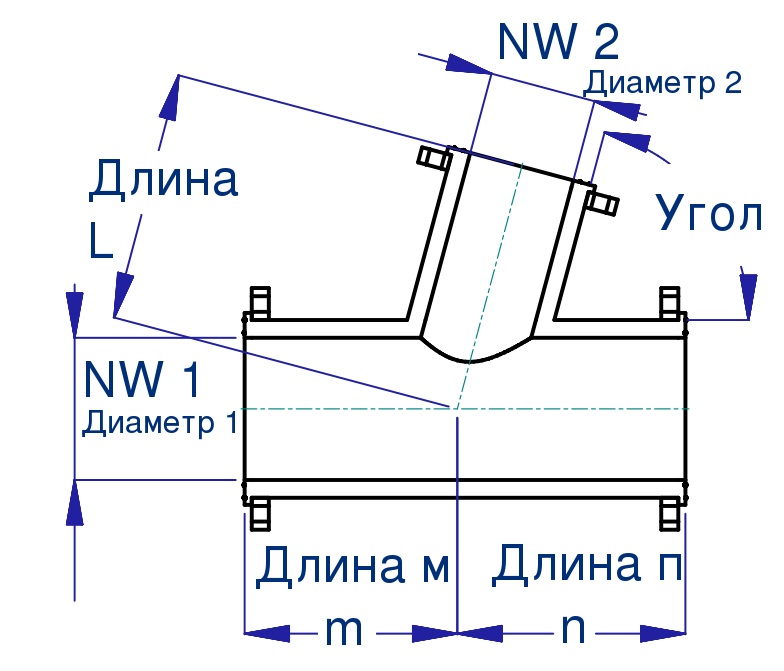

Kонструкция резиновых тройников позволяет выбор длины отвода тройника, что невозможно на стальных тройниках. В таблице Вы можете увидеть минимальную длину отвода для различных углов.



Schnitt

Угол

NW-Диаметр

100

150

200

250

300

350

400

500

600

700

30°

L; m

610

750

880

890

1000

1100

1200

1400

n.m.

n.m.



n

170

180

190

190

200

210

210

225

240

250

60°

L; m

380

430

490

500

550

610

660

730

830

920



n

200

210

130

240

260

270

280

310

340

370

90°

L; m

275

300

325

350

375

400

425

475

525

575



n

275

300

325

350

375

400

425

475

525

575
