Модельный ряд пневматических диафрагменных насосов B15
|

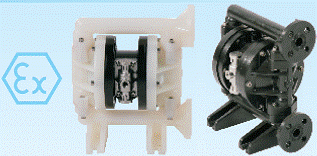

Литые неметаллические насосы|
B15. |
МОДЕЛЬ: B15 |
|
01. |
РАСЧЕТНЫЙ УРОВЕНЬ |
|
PT. |
СМАЧИВАЕМЫЕ ДЕТАЛИ P: ПОЛИПРОПИЛЕН K: PVDF (ПОЛИВИНИЛИДЕНФТОРИД) G: ПРОВОДЯЩИЙ ПОЛИПРОПИЛЕН |
|
PT. |
НЕСМАЧИВАЕМЫЕ ДЕТАЛИ T: АЛЮМИНИЙ C ЭПОКСИДНЫМ ПОКРЫТИЕМ W: НЕРЖАВЕЮЩАЯ СТАЛЬ C ЭПОКСИДНЫМ ПОКРЫТИЕМ |
|
BB. |
ТИП КЛАПАНА B: ШАРОВОЙ |
|
BB. |
РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ B: НИЖНЕЕ |
|
TTP |
ДИАФРАГМЫ B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) H: ПОЛИЭФИР N: НЕОПРЕН O: МОНОЛИТНЫЙ PTFE P: ПОЛИПРОПИЛЕН R: САНТОПРЕН T: PTFE V: ВИТОН |
|
TTP |
КЛАПАННЫЕ ШАРИКИ B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) N: НЕОПРЕН S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 T: PTFE V: ВИТОН |
|
TTP |
КЛАПАННЫЕ СЕДЛОВИНЫ B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) N: НЕОПРЕН P: ПОЛИПРОПИЛЕН K: PVDF (ПОЛИВИНИЛИДЕНФТОРИД) V: ВИТОН |

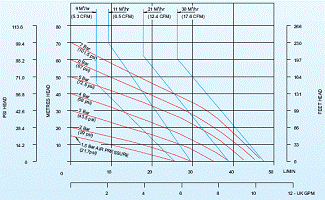

Кривая производительности насоса
PSI HEAD = Величина напора (PSI)
METRES HEAD = Величина напора (метры)
FEET HEAD = Величина напора (футы)
AIR CONSUMPTION = Расход сжатого воздуха
AIR PRESSURE = Давление сжатого воздуха
FLUID FLOW RATE = Расход жидкости
Bar = Бар

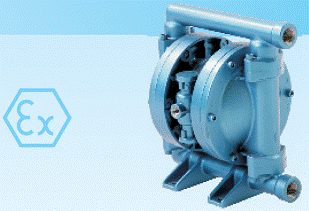

Металлические насосы
- Простота конструкции, простота обслуживания
- Самовсасывание, насос идеален для опорожнения контейнеров
- Давление до 8,6 бар.
- Производительность до 60 л/мин
- Болтовое соединение для большей надежности
- Надежная конструкция воздушного клапана
- Портативность
ТИПОВОЕ ОБОЗНАЧЕНИЕ = B15. 01. AA. BB. TTS
|
B15. |
МОДЕЛЬ: B15 – Стандартная |
|
01. |
ПРОЕКТНЫЙ УРОВЕНЬ |
|
AA. |
СМАЧИВАЕМЫЕ ДЕТАЛИ A: АЛЮМИНИЙ |
|
AA. |
НЕСМАЧИВАЕМЫЕ ДЕТАЛИ A: АЛЮМИНИЙ |
|
BB. |
ТИП КЛАПАНА B: ШАРОВОЙ |
|
BB. |
РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ B: НИЖНЕЕ |
|
TTS |
ДИАФРАГМЫ B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) H: ПОЛИЭФИР N: НЕОПРЕН O: МОНОЛИТНЫЙ PTFE P: ПОЛИУРЕТАН R: САНТОПРЕН T: PTFE V: ВИТОН |
|
TTS |
КЛАПАННЫЕ ШАРИКИ B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) N: НЕОПРЕН S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 V: ВИТОН T: PTFE |
|
TTS |
КЛАПАННЫЕ СЕДЛОВИНЫ A: АЛЮМИНИЙ B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) N: НЕОПРЕН V: ВИТОН S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 |

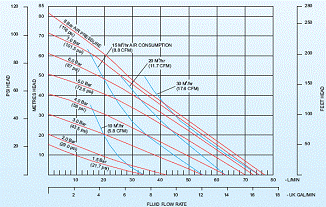

Кривая производительности насоса
PSI HEAD = Величина напора (PSI)
METRES HEAD = Величина напора (метры)
FEET HEAD = Величина напора (футы)
AIR CONSUMPTION = Расход сжатого воздуха
AIR PRESSURE = Давление сжатого воздуха
FLUID FLOW RATE = Расход жидкости
Bar = Бар

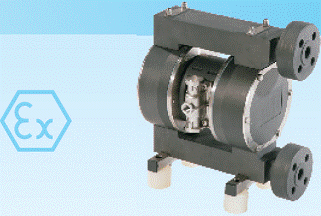

PTFEовые неметаллические насосы
- Простота конструкции, простота обслуживания
- Варианты насосов из чистого и проводящего PTFEа
- Насосы химически инертны
- Фланцевые концевые соединения
- Насосы сертифицированы ATEX – искробезопасные
- Надежный и простой воздушный клапан
- Крепкая, прочная конструкция.
ТИПОВОЕ ОБОЗНАЧЕНИЕ = B15. 00. TS. BB.TTT
|
B15. |
МОДЕЛЬ: B15 – Стандартная |
|
00. |
РАСЧЕТНЫЙ УРОВЕНЬ |
|
TS. |
СМАЧИВАЕМЫЕ ДЕТАЛИ T: PTFE 4: ПРОВОДЯЩИЙ PTFE |
|
TS. |
НЕСМАЧИВАЕМЫЕ ДЕТАЛИ 4: ПРОВОДЯЩИЙ PTFE 5: ПОЛИЭТИЛЕН (ПЭНД) S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 |
|
BB. |
ТИП КЛАПАНА B: ШАРОВОЙ W: УТЯЖЕЛЕННЫЙ |
|
BB. |
РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ B: НИЖНЕЕ |
|
TTT |
ДИАФРАГМЫ T: PTFE Х: PTFE / ВИТОН (ВЫСОКОТЕМПЕРАТУРНЫЙ) |
|
TTT |
КЛАПАННЫЕ ШАРИКИ T: PTFE |
|
TTT |
КЛАПАННЫЕ СЕДЛОВИНЫ T: PTFE |

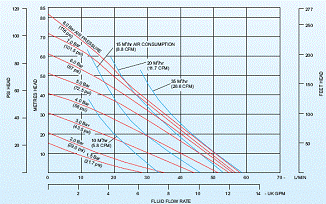

Кривая производительности насоса
PSI HEAD = Величина напора (PSI)
METRES HEAD = Величина напора (метры)
FEET HEAD = Величина напора (футы)
AIR PRESSURE = Давление сжатого воздуха
FLUID FLOW RATE = Расход жидкости
Bar = Бар

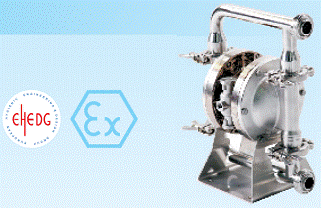

Насосы в гигиеническом исполнении
- Выбор соединений DIN/RJT и соединительных муфт
- Самовсасывание - для опорожнения контейнеров
- Эластомеры для пищевых продуктов - каучук на основе сополимера этилена (EPDM) и PTFE (PTFE)
- Давление до 8,6 бар
- Насосы сертифицированы CIP: «мойка без разборки»
- Конструкция разрешена к применению в ЕС
ТИПОВОЕ ОБОЗНАЧЕНИЕ = B15.01. ZF. BB. EEE
|
B15. |
МОДЕЛЬ: B15 – Стандартная |
|
01. |
ПРОЕКТНЫЙ УРОВЕНЬ |
|
Z |
СМАЧИВАЕМЫЕ ДЕТАЛИ Z: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 (полированная) |
|
F |
НЕСМАЧИВАЕМЫЕ ДЕТАЛИ S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 N: НИКЕЛИРОВАННЫЙ АЛЮМИНИЙ |
|
BB. |
ТИП КЛАПАНА B: ШАРОВОЙ |
|
BB. |
РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ B: НИЖНЕЕ |
|
EEE |
ДИАФРАГМЫ E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) ДЛЯ ПИЩЕВЫХ ПРОДУКТОВ T: PTFE O: МОНОЛИТНЫЙ PTFE |
|
EEE |
КЛАПАННЫЕ ШАРИКИ E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) ДЛЯ ПИЩЕВЫХ ПРОДУКТОВ T: PTFE S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 |
|
EEE |
КЛАПАННЫЕ СЕДЛОВИНЫ E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) ДЛЯ ПИЩЕВЫХ ПРОДУКТОВ |

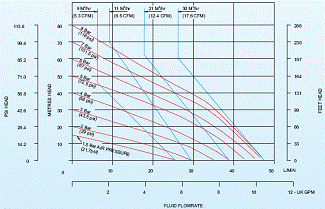

Кривая производительности насоса
PSI HEAD = Величина напора (PSI)
METRES HEAD = Величина напора (метры)
FEET HEAD = Величина напора (футы)
AIR CONSUMPTION = Расход сжатого воздуха
AIR PRESSURE = Давление сжатого воздуха
FLUID FLOW RATE = Расход жидкости
Bar = Бар
|
