Модельный ряд пневматических диафрагменных насосов B25Литые неметаллические насосы
ТИПОВОЕ ОБОЗНАЧЕНИЕ = B25. PT. BB. EEP

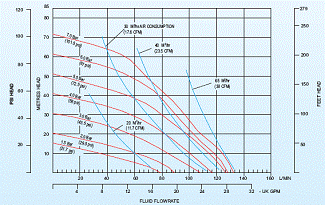

Кривая производительности насоса
PSI HEAD = Величина напора (PSI) METRES HEAD = Величина напора (метры) FEET HEAD = Величина напора (футы) AIR PRESSURE = Давление сжатого воздуха FLUID FLOW RATE = Расход жидкости Bar = Бар
|
Металлические насосы|
B25.03 |
МОДЕЛЬ: B2503 – Стандартная |
|
AA. |
СМАЧИВАЕМЫЕ ДЕТАЛИ A: АЛЮМИНИЙ S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316L С: ЧУГУН |
|
AA. |
НЕСМАЧИВАЕМЫЕ ДЕТАЛИ A: АЛЮМИНИЙ |
|
BB. |
ТИП КЛАПАНА B: ШАРОВОЙ W: УТЯЖЕЛЕННЫЙ |
|
BB. |
РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ B: НИЖНЕЕ |
|
BBS |
ДИАФРАГМЫ N: НЕОПРЕН H: ПОЛИЭСТЕР* R: САНТОПРЕН P: ПОЛИУРЕТАН O: МОНОЛИТНЫЙ PTFE V: ВИТОН B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N T: PTFE E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) |
|
BBS |
КЛАПАННЫЕ ШАРИКИ T: PTFE N: НЕОПРЕН B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N D: ДЕЛРИН E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) V: ВИТОН S: НЕРЖАВЕЮЩАЯ СТАЛЬ |
|
BBS |
КЛАПАННЫЕ СЕДЛОВИНЫ S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316L |

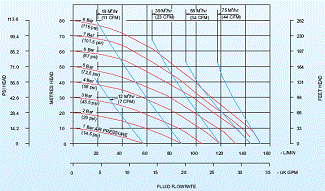

Кривая производительности насоса
PSI HEAD = Величина напора (PSI)
METRES HEAD = Величина напора (метры)
FEET HEAD = Величина напора (футы)
AIR PRESSURE = Давление сжатого воздуха
FLUID FLOW RATE = Расход жидкости
Bar = Бар
Неметаллические насосы из PTFE
- Простота конструкции, простота обслуживания
- Варианты корпусов насосов из чистого и проводящего PTFE
- Насосы химически инертны
- Фланцевые присоединения
- Насосы сертифицированы ATEX – искробезопасные
- Надежный апробированный воздушный клапан
- Крепкая, прочная конструкция
ТИПОВОЕ ОБОЗНАЧЕНИЕ = B25.00.T5.BB.TTT-LF
|
B25. |
МОДЕЛЬ: B25 – Серия 00 |
|
T5. |
СМАЧИВАЕМЫЕ ДЕТАЛИ T: PTFE 4: ПРОВОДЯЩИЙ PTFE |
|
T5. |
НЕСМАЧИВАЕМЫЕ ДЕТАЛИ 4: ПРОВОДЯЩИЙ PTFE 5: ПОЛИЭТИЛЕН (ПЭНД) |
|
BB. |
ТИП КЛАПАНА B: ШАРОВОЙ W: УТЯЖЕЛЕННЫЙ |
|
BB. |
РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ B: НИЖНЕЕ |
|
TTT |
ДИАФРАГМЫ T: PTFE Х: PTFE / ВИТОН (ВЫСОКОТЕМПЕРАТУРНЫЙ) |
|
TTT |
КЛАПАННЫЕ ШАРИКИ T: PTFE |
|
TTT |
КЛАПАННЫЕ СЕДЛОВИНЫ T: PTFE |

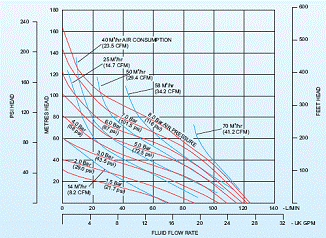

Кривая производительности насоса
PSI HEAD = Величина напора (PSI)
METRES HEAD = Величина напора (метры)
FEET HEAD = Величина напора (футы)
AIR CONSUMPTION = Расход сжатого воздуха
FLUID FLOW RATE = Расход жидкости
Bar = Бар

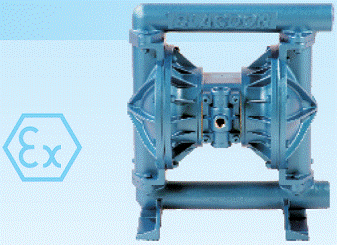

Насосы высокого давления полного расхода
- Прочная конструкция, простота обслуживания.
- Могут легко обрабатывать жидкости с высокой плотностью и вязкостью и большим напором
- Плавная работа, пониженная вибрация и износ
- Давление до 16 бар
- Производительность до 125 л/мин
- Болтовое соединение для большей надежности
- Надежный воздушный клапан
- Останавливаются при перекрытом напоре без повреждений
- Перезапуск при необходимости
ТИПОВОЕ ОБОЗНАЧЕНИЕ = B25. 01. AA. W3. NNS
|
B25 |
МОДЕЛЬ: B25 – Стандартная |
|
01. |
РАСЧЕТНЫЙ УРОВЕНЬ |
|
AA. |
СМАЧИВАЕМЫЕ ДЕТАЛИ A: АЛЮМИНИЙ S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 |
|
AA. |
НЕСМАЧИВАЕМЫЕ ДЕТАЛИ A: АЛЮМИНИЙ |
|
W3. |
ТИП КЛАПАНА B: ШАРОВОЙ W: УТЯЖЕЛЕННЫЙ |
|
W3. |
ОБОЗНАЧЕНИЕ МОДЕЛИ |
|
NNS |
ДИАФРАГМЫ T: PTFE N: НЕОПРЕН B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N R: САНТОПРЕН E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) H: ПОЛИЭИР (ХИТРЕЛ) O: МОНОЛИТНЫЙ PTFE P: ПОЛИУРЕТАН V: ВИТОН |
|
NNS |
КЛАПАННЫЕ ШАРИКИ T: PTFE N: НЕОПРЕН B: СИНТЕТИЧЕСКИЙ КАУЧУК BUNA-N E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) S: НЕРЖАВЕЮЩАЯ СТАЛЬ V: ВИТОН |
|
NNS |
КЛАПАННЫЕ СЕДЛОВИНЫ S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 |

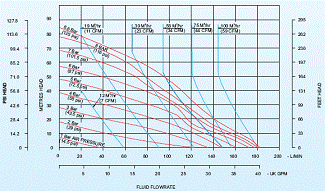

Кривая производительности насоса
PSI HEAD = Величина напора (PSI)
METRES HEAD = Величина напора (метры)
FEET HEAD = Величина напора (футы)
AIR CONSUMPTION = Расход сжатого воздуха
AIR PRESSURE = Давление сжатого воздуха
FLUID FLOW RATE = Расход жидкости
Bar = Бар

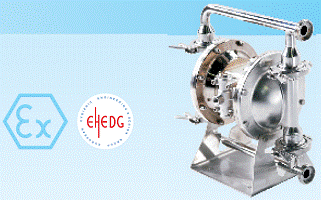

Насосы в гигиеническом исполнении
- Выбор соединений DIN/RJT и соединительных муфт
- Самовсасывание - для опорожнения контейнеров
- Эластомеры для пищевых продуктов - каучук на основе сополимера этилена (EPDM) и PTFE
- Давление до 8,6 бар
- Могут перекачивать жидкости с высокой вязкостью и плотностью
- Сертифицированы для CIP - «мойка на месте»
- Конструкция разрешена к применению в ЕС
- Нержавеющая сталь 316L
ТИПОВОЕ ОБОЗНАЧЕНИЕ = B25. ZF. BB. EEE
|
B25. |
МОДЕЛЬ: B25 – Стандартная |
|
Z |
СМАЧИВАЕМЫЕ ДЕТАЛИ Z: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 (электро полированная) |
|
F |
НЕСМАЧИВАЕМЫЕ ДЕТАЛИ S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 N: НИКЕЛИРОВАННЫЙ АЛЮМИНИЙ |
|
BB. |
ТИП КЛАПАНА B: ШАРОВОЙ |
|
BB. |
РАСПОЛОЖЕНИЕ КАНАЛА ВСАСЫВАНИЯ B: НИЖНЕЕ |
|
EEE |
ДИАФРАГМЫ E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) ДЛЯ ПИЩЕВЫХ ПРОДУКТОВ T: PTFE |
|
EEE |
КЛАПАННЫЕ ШАРИКИ E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) ДЛЯ ПИЩЕВЫХ ПРОДУКТОВ T: PTFE S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 |
|
EEE |
КЛАПАННЫЕ СЕДЛОВИНЫ E: КАУЧУК НА ОСНОВЕ СОПОЛИМЕРА ЭТИЛЕНА (EPDM) ДЛЯ ПИЩЕВЫХ ПРОДУКТОВ S: НЕРЖАВЕЮЩАЯ СТАЛЬ 316 |

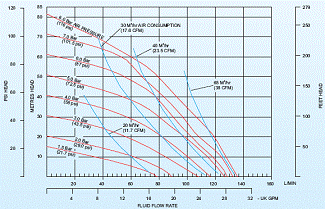

Кривая производительности насоса
PSI HEAD = Величина напора (PSI)
METRES HEAD = Величина напора (метры)
FEET HEAD = Величина напора (футы)
AIR CONSUMPTION = Расход сжатого воздуха
AIR PRESSURE = Давление сжатого воздуха
FLUID FLOW RATE = Расход жидкости
Bar = Бар
|
